之前我們講述了格子型球磨機原格子板的裝配形式及存在問題，這節就針對之前所講述的問題，河南豫暉球磨機廠家就對格子型球磨機格子板的設計重新制訂了一套方案，主要進行了以下更改：
        1.將格子板的固定螺栓孔從邊緣移到中央，固定螺栓尾端采用凹形錐度安裝，即使螺栓略有松動，也能很好的固定格子板。
        2.去掉格子板壓條，使格子板裝配后在一個平面，固定螺栓受力減少，同時固定螺栓可縮短100mm,不易產生變形。
        3.將格子板有錳鋼材料改為聚氨酯材料，增加抗磨損能力，減少重量，降低電耗，方便拆卸。

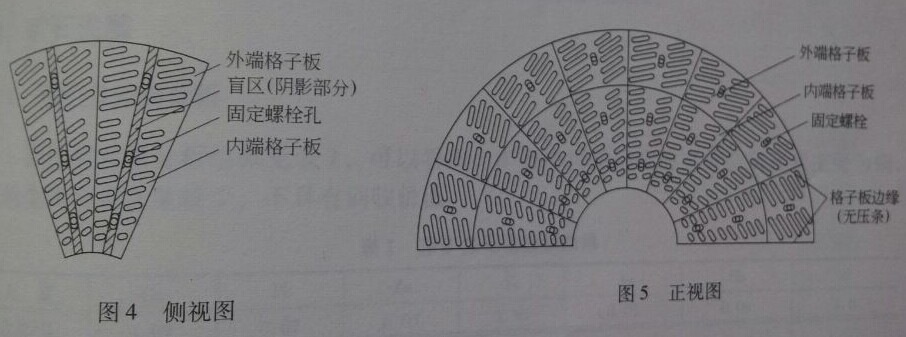

        改造后的格子板裝配形式，側視圖和正視圖如下圖所示。
